主要結構及工作原理

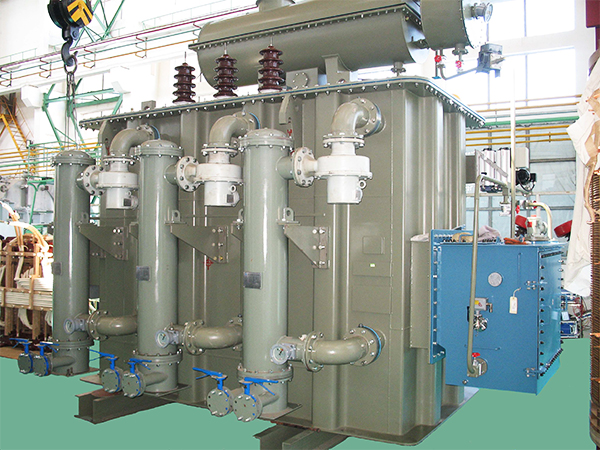

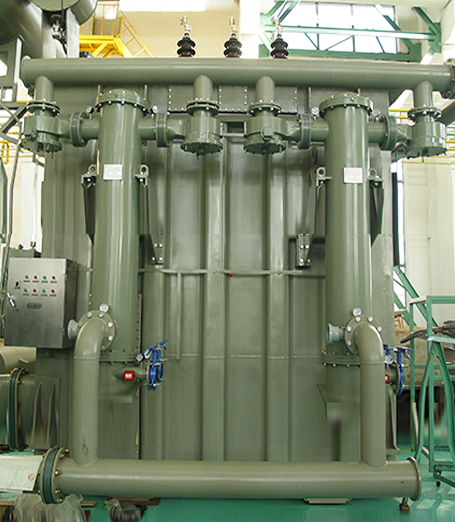

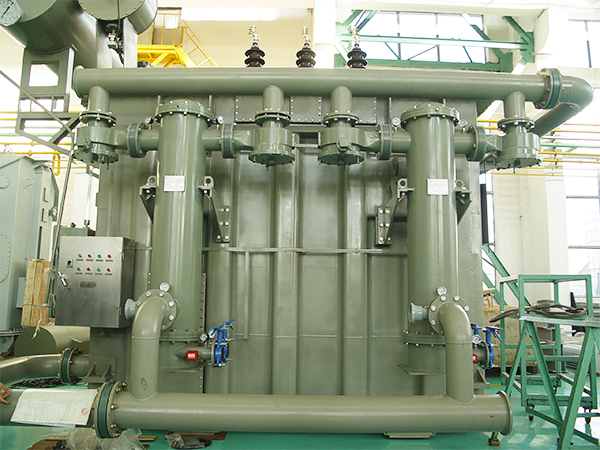

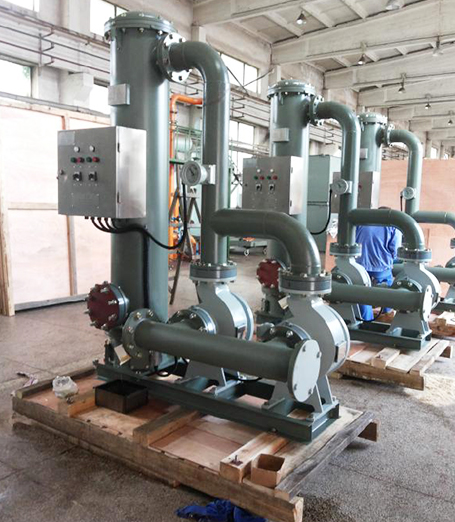

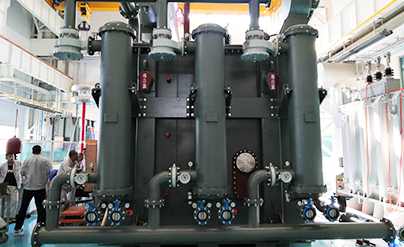

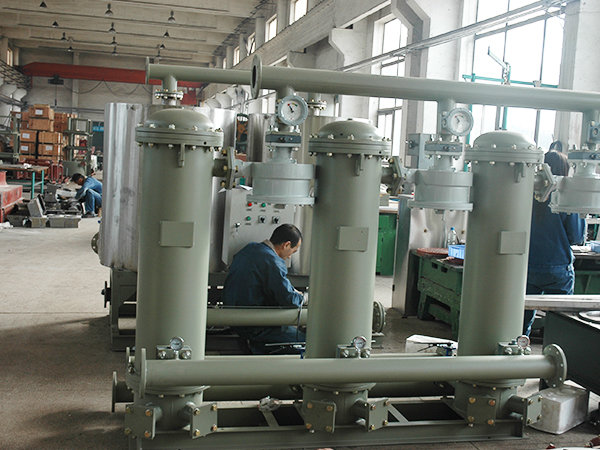

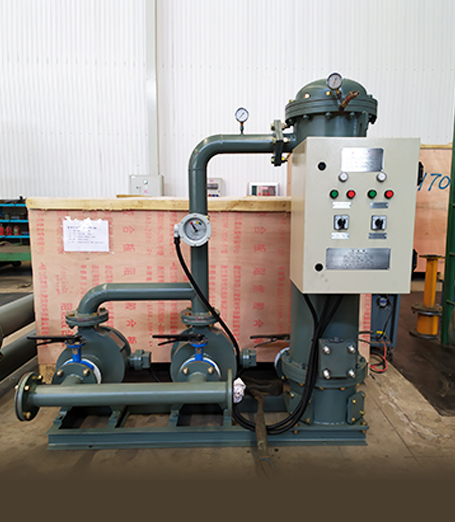

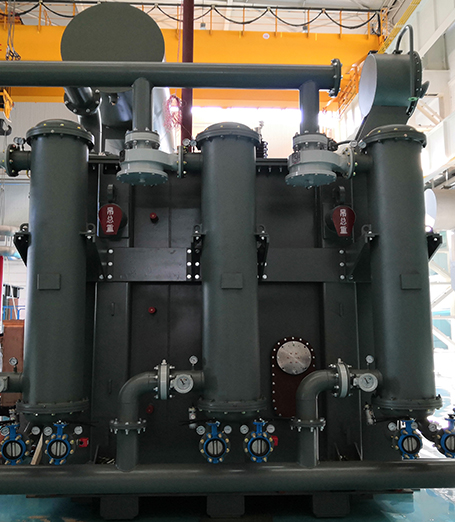

冷卻器由冷卻器主體、變壓器油泵、油水管路系統及電氣控制箱組成。
冷卻器主體由一個油室和兩個水室構成。油室內裝有一束冷卻管，管內通水。管外的油室由隔板分成若干通道，油泵運轉時，迫使變壓器油曲折流經其間，冷卻后返回變壓器油箱。水室分上下兩室，下水室分為兩腔，將冷卻管內側分為兩路。冷卻水經下水室一腔流至上水室，再折回下水室另一腔，然后排出冷卻器。
變壓器油循環動力源由變壓器專用油泵提供（詳見變壓器油泵使用說明書）。
冷卻器裝有差壓信號器和流量指示器。差壓信號器在油水壓差小于50kPa時發出報警信號；流量指示器在油循環故障時發出報警信號。

冷卻器結構
冷卻器由冷卻器本體、油泵、油管路、水管路、閥們和控制箱等部分組成。冷卻器主體是由板材（不銹鋼或碳鋼）卷制成兩個平行通道的螺旋體，兩個通道首末端各焊接管接頭，冷卻器兩端焊接封閉為不可拆式。為增加冷卻器的換熱系數和剛度，在螺旋通道內焊有一定密度的定位柱。
工作原理
變壓器油泵將變壓器頂層油吸入冷卻器油通道,熱油與另一側通道反向流動的冷卻水進行熱交換后流回變壓器油箱,達到降低變壓器運行溫度的目的。冷卻水則由水通道流過并與變壓器油進行熱交換后排出冷卻器體外。

規范性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包含勘誤的內容）或修訂版均不適用本標準，然而，鼓勵根據本標準達成協議的各方面研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

GB/T191-2000  包裝儲運圖示標志（eqvIOS7890：1997）

GB/T1094.10-2003  電力變壓器 第10部分：聲級測定（IEC60076-10：2001，MOD）

GB/T2828.1-2003  技術抽樣檢驗程序  第1部分：按接收質量（AQL）檢索的逐批檢驗抽樣計劃（IOS2859-1：1999，IDT）

GB/T13306-1991  標牌

JB/T3837  變壓器類產品型號編制方法

規范性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包含勘誤的內容）或修訂版均不適用本標準，然而，鼓勵根據本標準達成協議的各方面研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

GB/T191  包裝儲運圖示標志（GB/T191-2000，eqv IOS7890：1997）

GB/T2828.1-2003  技術抽樣檢驗程序  第1部分：按接收質量（AQL）檢索的逐批檢驗抽樣計劃（IOS2859-1：1999，IDT）

GB/T3323-2005  技術融化焊接頭射線照相（EN1435：1997，MOD）

GB/T13306-1991  標牌

JB/T3837  變壓器類產品型號編制方法

JB/T6919-1993  螺旋板式換熱器性能實驗方法
